Motori elettrici autofrenanti LRF1

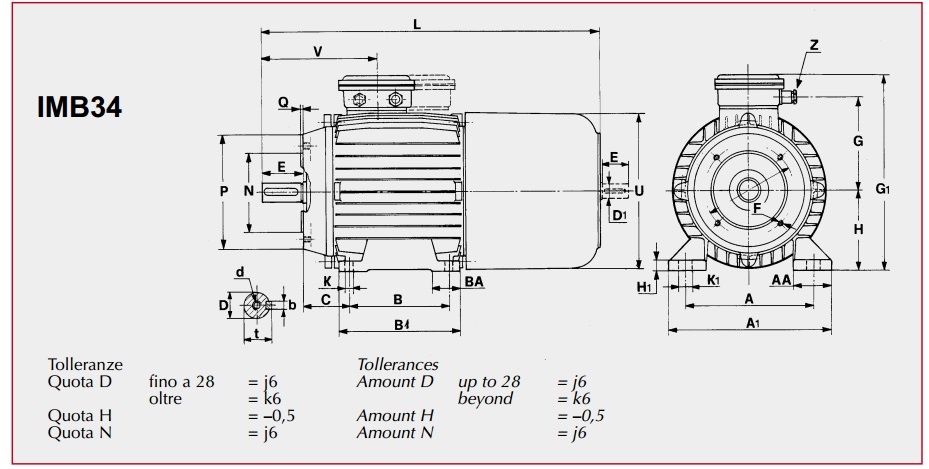

Dimensioni forma B34

Grand. Frame size	A	A1	AA	B	B1	BA	C	K	K1	G	G1	G2	H	H1	L
63	100	125	29.5	80	105	27	40	7	12	82	165	102	63	10	262
71	112	140	34	90	108	25	45	7	12	91	181	110	71	11	298
80	125	160	34	100	125	25	50	9.5	17.5	105	210	130	80	11	342
90S	140	182	43	100	130	31	56	9.5	17.5	115	230	140	90	13	370
90L	140	182	43	125	155	31	56	9.5	17.5	115	230	140	90	13	395
100	160	200	47.5	140	175	36	63	11.2	21.2	122	250	150	100	14	452
112	190	235	56	140	175	38	70	11.2	21.2	135	272	160	112	14	476
132S	216	260	58.5	140	180	45	89	11.2	21.2	160	320	188	132	19.5	545
132M	216	260	58.5	178	218	45	89	11.2	21.2	160	320	188	132	19.5	584

motore autofrenante forma B34 con piedi flangia filettata

Grand. Frame size	P	N	M	Q		F	U	V	Z	D	E	b	t	d	D1 max
63	90	60	75	2.5		M5	122.5	100	M16	11	23	4	12.5	M4	10
71	105	70	85	2.5		M5	139	111	M16	14	30	5	16	M5	12
80	120	80	100	3		M6	156	130	M20	19	40	6	21.5	M6	16
90S	140	95	115	3		M8	176	146	M20	24	50	8	27	M8	19
90L	140	95	115	3		M8	176	146	M20	24	50	8	27	M8	19
100	160	110	130	3.5		M8	194	164	M20	28	60	8	31	M10	26
112	160	110	130	3.5		M8	218	170	M20	28	60	8	31	M10	26
132S	200	130	165	3.5		M10	260	212	M25	38	80	10	41	M12	34
132M	200	130	165	3.5		M10	260	212	M25	38	80	10	41	M12	34
