Dimensioni (mm) forma B3 con piedini

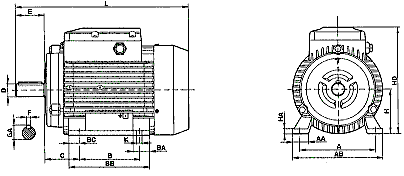

Disegno motore elettrico monofase LRM B3 con piedini

LRM A AA AB B BA BB BC C H HA HD K L D E F GA
63 A2 100 22 120 80 23.5 98 9 40 63 8 152 7 209 11 23 4 12.5
63 B2/B4 100 22 120 80 23.5 98 9 40 63 8 152 7 209 11 23 4 12.5
71 A2/A4 112 23 134 90 24.5 110 10 45 71 8 169 7 243 14 30 5 16
71 B2/B4 112 23 134 90 24.5 110 10 45 71 8 169 7 243 14 30 5 16
71 C2 112 23 134 90 24.5 110 10 45 71 8 169 7 243 14 30 5 16
80 A2/A4 125 27.5 152 100 32 124 12 50 80 10 193 9 279 19 40 6 21.5
80 B2/B4 125 27.5 152 100 32 124 12 50 80 10 193 9 279 19 40 6 21.5
90 S2/S4 140 30 170 125 32.5 150 12.5 56 90 10 219 9 297 24 50 8 27
90 LA2/LA4 140 30 170 125 32.5 150 12.5 56 90 10 219 9 322 24 50 8 27
90 LB2/LB4 140 30 170 125 32.5 150 12.5 56 90 10 219 9 322 24 50 8 27
100 LA2 160 34 194 140 37 170 15 63 100 11 245 12 368 28 60 8 31
100 LB2/LB4 160 34 194 140 37 170 15 63 100 11 245 12 368 28 60 8 31

Per le altre forme costruttive, si prega di fare riferimento alle dimensioni dei motori trifase.
